dsp system

Während meiner Zeit als wissenschaftlicher Mitarbeiter am Institut für Elektrische Nachrichtentechnik (IENT) der RWTH Aachen habe ich gemeinsam mit Jochen Kleber und Swen Müller ein universelles DSP-System entwickelt, das hier kurz beschrieben werden soll.

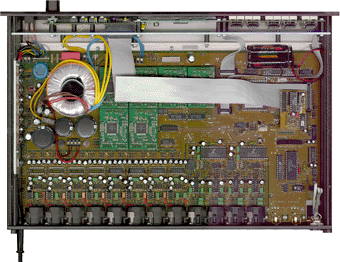

Es handelt sich dabei um ein rechnerunabhängiges 19"-Gerät, das per MIDI- der RS232-Schnittstelle komplett umkonfigurierbar ist und so nach Bedarf als digitale Frequenzweiche, Effektgerät, FIR-Filter, Synthesizer oder was auch immer an Projekten realisiert wurde dienen kann.


Anschlüsse

  • 4 Analogeingänge und 8 Analogausgänge mit 20-Bit AD bzw. DA-Umsetzern
  • zwei digitale AES/EBU Stereo-Digital-Ein- und Ausgänge
  • MIDI- und RS232-Schnittstelle

Signalverarbeitung

  • bis zu sechs 24-Bit Motorola-DSPs, davon 4 frei verfügbar (DSP56009)
  • flexibles Signalrouting durch programmierbare Kreuzschiene

Sonstiges

  • DSP-Programme, Daten und komplette Menübäume über MIDI/RS232 in gepuffertes RAM nachladebar
  • komplette Bedienung am Gerät, über IR-Fernsteuerung und über MIDI/RS232 möglich
  • 10 LED-Balkenanzeigen zur Pegelanzeige o.ä.

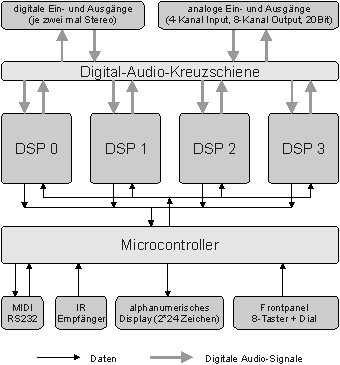

Die obige Abbildung zeigt ein vereinfachtes Blockschaltbild des DSP-Systems. Hier sind nur vier der sechs DSPs dargestellt, weil die restlichen beiden DSPs (DSP4+5) intern direkt den DA-Umsetzern zugeordnet sind und die Funktion von Oversamplern übernehmen.

Für Anwender und insbesondere für Programmierer von Software-Projekten für das DSP-System ist eine ausführliche Dokumentation verfügbar. Interessierte Besitzer eines der Geräte aus unserer damaligen Kleinserie können mich diesbezüglich via Mail kontaktieren (sie kontakt-Seite).

Das DSP-System ist eine Gemeinschaftsentwicklung der Arbeitsgruppe Akustik des IENT und des ITA
